DYTRON 04915 - ST 200 Сварочный аппарат для труб 90-200 мм

Машина стыковой сварки Dytron ST 200 с ручным приводом центратора для труб 90-200 мм

Профессиональное оборудование, применяемое при строительстве, ремонте трубопроводных коммуникаций под водопровод и канализацию. Функции управления ограничиваются механическим воздействием на центратор, регулировка температуры осуществляется пультом, расположенным на рукоятке сварочного зеркала. Давление и временные этапы сварки устанавливаются на основании сварочных таблиц.

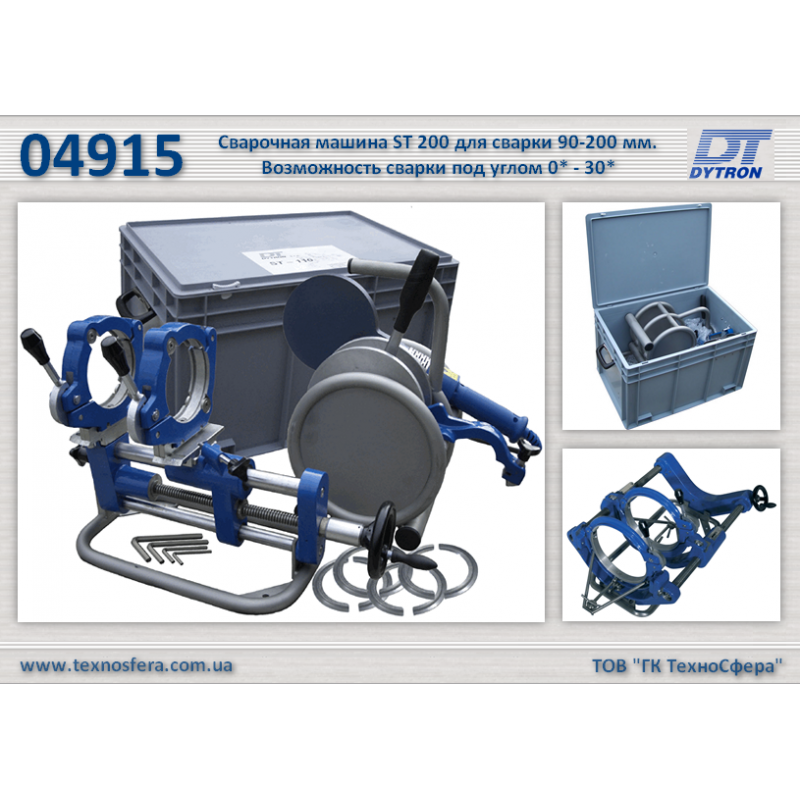

Базовый комплект оборудования Dytron ST 200 включает:

• Центратор с механическим приводом, с одним неподвижным и одним подвижным хомутами с внутренним диаметром 110 мм для фиксации свариваемых труб. Рама центратора – из нержавейки. Хомуты и прочие литые части – из алюминиевого сплава.
• Подставка центратора;
• Редукционные вкладыши в хомуты центратора (8 полуколец на каждый диаметр) Ø90, 110, 125, 140, 160, 180 мм;
• Электрический торцеватель.
• Сварочное зеркало Polys P-4a 1500W/d250mm с микропроцессорным регулятором температуры.
• Подставка из нержавейки для торцевателя и сварочного зеркала.
• Ключи – внутренние шестигранники для всех рабочих регулировок центратора.
• Инструкция / Паспорт.
• Пластиковый чемодан со стальными внутренними вставками.

 Сварочный аппарат ST 200 обеспечивает возможность стыковой сварки под углом, который свободно регулируется в диапазоне от 0° до 30°. Центратор аппарата образован рамой и двумя парами зажимов. Одна пара является неподвижной, а другая пара подвижная на направляющих стержнях, приводимых в движение вращением ведущего колеса. Сварочный аппарат оснащен указателем усилия прижима. В зажимы закладываются сменные вкладыши, в соответствии с диаметром свариваемой трубы. Вкладыши защищены против выпадения фиксирующим винтом. Зажим труб проводится затяжным откидным винтом. Составной частью оборудования является сварочный аппарат POLYS P - 4a 1500 Вт, торцеватель и комплект сменных вкладышей.

Разъемная рама:
ST 200 предусматривает возможность демонтировать основную раму, чем заметно снижается вес рабочей части аппарата и улучшается функциональность применения при сварке труб высоко под потолком.

Угловой сварной шов:
Аппарат ST 200 позволяют сварку труб под углом. Этот угол можно задать в диапазоне от 0° до 30° (т.е. 2x15°). Для сварки под углом используются широкие зажимы, которые позволяют надежнее закрепить трубу и предотвращают ее деформацию при повышенном давлении при сварке.

Сварной шов у перегородки бака:
При сварке коротких патрубков (например, вплотную к входу в бак) для закрепления свариваемой трубы можно использовать узкие зажимы. Для аппарата ST 200 для приваривания достаточен патрубок длиной 90 мм.

Сварка любых фасонных изделий:
Аппарат позволяет сваривать фасонные изделия с минимальным усилием на зажим, на практике можно сваривать фасонные трубы, отрезанные под любым углом.

Наладка соосности труб:
С помощью подвижных суппортов можно проводить вертикальную и горизонтальную коррекцию позиции свариваемых труб, что найдет применение, главным образом, при сварке деформированных труб с тонкими стенками.

Артикулы комплектующих узлов аппарата стыковой сварки ST 200:

Комплект ST 200 - 04915;

Сварочный аппарат ST 200 - 05138;

Торцеватель механический ST 200 - 05139;

Подставка для торцевателя и нагревателя - 05140;

Центрирующая рама - 05141;

Сменные вкладыши 90 мм - узкий 05120, широкий 05126;

Сменные вкладыши 110 мм - узкий 05121, широкий 05127;

Сменные вкладыши 125 мм - узкий 05122, широкий 05128;

Сменные вкладыши 140 мм - узкий 05123, широкий 05129;

Сменные вкладыши 160 мм - узкий 05124, широкий 05130;

Сменные вкладыши 180 мм - узкий 05125, широкий 05131;

Ключ шестигранный 4 мм - 01152;

Ключ шестигранный 5 мм - 02803;

Ключ шестигранный 6 мм - 01154.
