Tecnodue PT-125 - Стыковая сварка пластиковых труб Ø40-125 мм

Стыковой аппарат PT-125 Tecnodue (Текнодуэ) для сварки труб из термопластичных материалов

Предназначен для термической обработки и соединения под давлением труб из ПП/ПЭ/ПБ/ПВДФ/Н-ПВХ диаметрами 40-50-63-75-90-110-125 мм при дорожном строительстве, в траншеях, акведуках, газовых магистралях, канализации, ирригационных системах. Базовая комплектация машины предусматривает возможность сварки во всем спектре производимых SDR (6-41).

Устройство доступно в двух версиях исполнения:

• Низкая степень автоматизации - PT-125
  Гидравлический блок полностью контролируется оператором и все параметры сварки выставляются по сварочным таблицам из паспорта агрегата. Управление температурой производится сенсорными кнопками на электронном модуле сварочного зеркала. Функции протоколирования и печать протоколов швов возможны после приобретения дополнительного оборудования (блок LDU), переводящего базовый комплект в разряд оборудования со средней степенью автоматизации.

• Средняя степень автоматизации - PT-125 LDU
  К базовому комплекту PT-125 добавлен блок LDU присоединенный к модулю регулировки температуры, датчикам давления в подающем и обратном рукаве гидросистемы. Управление производится на базе расчетов оптимальных параметров сварки блоком LDU c выдачей инструкции оператору в звуковой и визуальной форме. Предусмотрена функция протоколирования и печати сварочных швов на встроенном или наружном принтере. Архивирование протоколов сварки возможно на персональном компьютере.

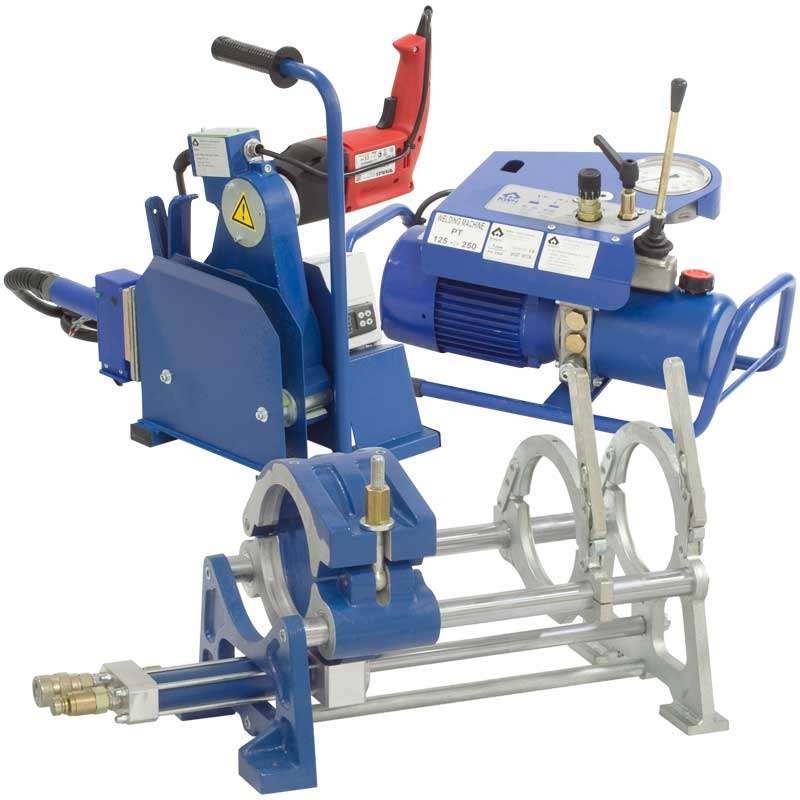

Базовая комплектация аппарата: Источник питания 220В/50Гц, общая мощность потребления - 1750 Вт, вес - 52 кг.

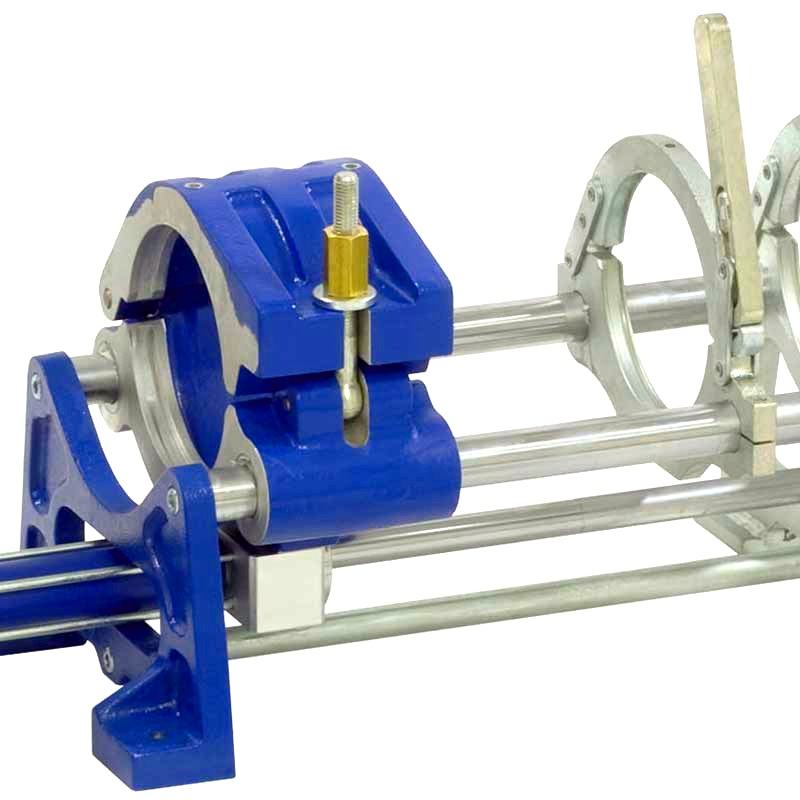

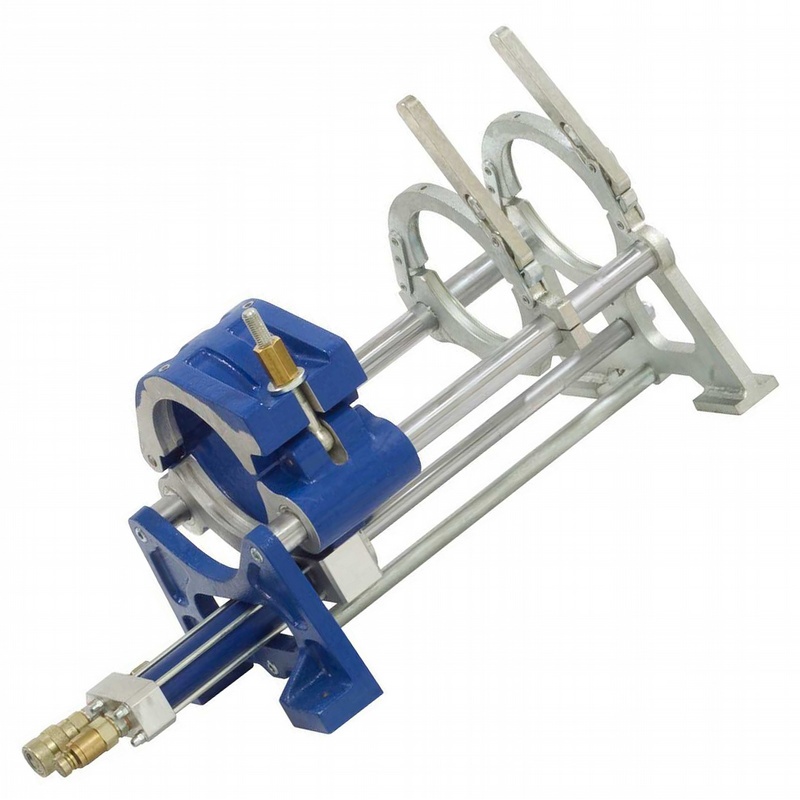

• Гидравлический центратор с хомутами для фиксации труб диаметром 125 мм. Внутренняя поверхность хомутов содержит встроенные механизмы крепления вкладышей. Конструкцией центратора предусмотренно устройство отрыва сварочного зеркала от торцов труб после фазы нагрева. Габариты - 450х250х340 мм, вес - 35 кг., давление max. - 48 бар;

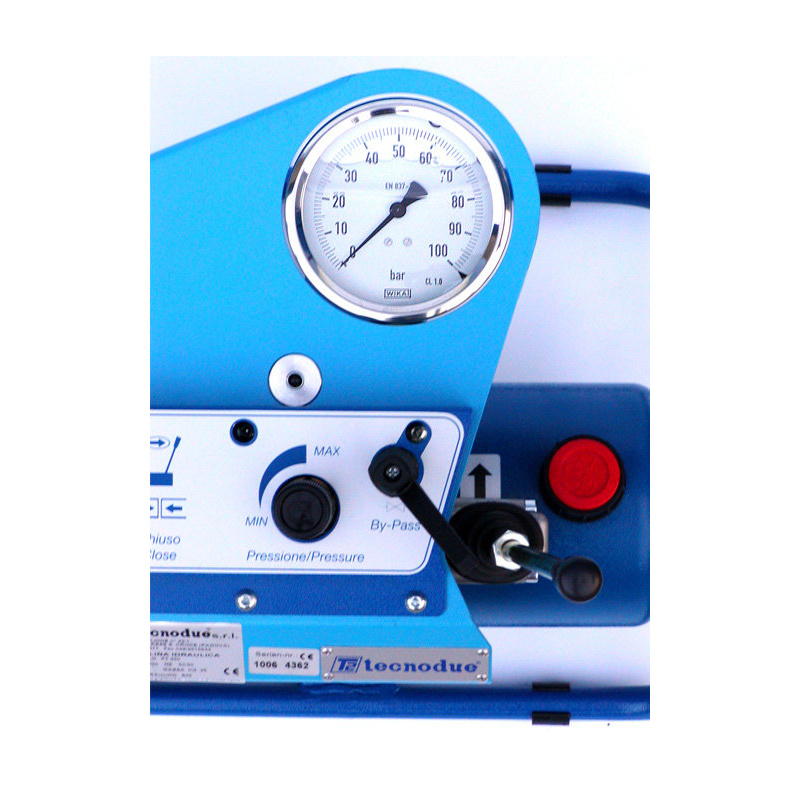

• Гидравлическая станция с узлом управления поступательными движениями центратора в обеих направлениях, клапанами регулировки и сброса давления, разъемами подключения гидравлических рукавов. Источник питания - 220В/370Вт., габариты - 450х320х270 мм., вес - 24 кг.;
• Электрический торцеватель со встроенным устройством блокировки включения вне центратора. Источник питания - 220В/500Вт., габариты - 240х80х280 мм., вес - 5.0 кг.;
• Сварочное зеркало с электронным блоком управления температурой и механическим стрелочным термометром. Источник питания - 220В/600Вт., габариты - 150х65х450 мм., вес - 4 кг.;
• Модуль транспортировки для хранения и переноски сварочного зеркала и торцевателя. Габариты - 200х230х190 мм., вес - 4 кг.;;
• Набор монтажных ключей для регулировок центратора;
• Деревянный ящик для хранения и транспортировки комплекта. Габариты - 650х820х650 мм., вес - 15 кг.
• Паспорт, инструкция, сварочные таблицы.

 Дополнительная комплектация (не входит в базовую стомость)

- Редукционные вкладыши 40 - 50 - 63 - 75 - 90 - 110 мм. Вес - 9 кг:

• Вкладыш Ø40×125мм (6 широких и 2 узких полукольца) (арт. PT125R040)
• Вкладыш Ø50×125мм (6 широких и 2 узких полукольца) (арт. PT125R050)
• Вкладыш Ø63×125мм (6 широких и 2 узких полукольца) (арт. PT125R063)
• Вкладыш Ø75×125мм (6 широких и 2 узких полукольца) (арт. PT125R075)
• Вкладыш Ø90×125мм (6 широких и 2 узких полукольца) (арт. PT125R090)
• Вкладыш Ø110×125мм (6 широких и 2 узких полукольца) (арт. PT125R110)

- Блок контроля и протоколирования LDU 230В/300Вт, 5кг, 340х180х180 мм;

- Фланцедержатель Ø40-125мм, 1,5 кг (арт. PT125S).

Получить дополнительную консультацию, а так же приобрести вышеперечисленное оборудование Вы можете обратившись в нашу компанию с помощью телефона: +38(067)446-52-48 либо почты: teraua@ukr.net.

Доставка во все регионы Украины.
