Tecnodue PT-125 - Стикове зварювання пластикових труб Ø40-125 мм

Стиковий апарат PT-125 Tecnodue (Текнодуэ) для зварювання труб з термопластичних матеріалів

Предназначен для термічної обробки і з'єднання під тиском труб з ПП/ПЕ/ПБ/ПВДФ/Н-ПВХ діаметрами 40-50-63-75-90-110-125 мм при дорожньому будівництві, в траншеях, акведука, газових магістралях, каналізації, іригаційних системах. Базова комплектація машини передбачає можливість зварювання в усьому спектрі вироблених SDR (6-41).

Поставляється в двох версіях виконання:

• Низька ступінь автоматизації - PT-125

Гидравлический блок повністю контролюється оператором і всі параметри зварювання виставляються по зварювальним таблиць з паспорта агрегату. Управління температурою проводиться сенсорними кнопками на електронному модулі зварювального дзеркала. Функції протоколювання та друк протоколів швів можливі після придбання додаткового обладнання (блок LDU), що переводить базовий комплект в розряд обладнання із середнім ступенем автоматизації.

•  Середня ступінь автоматизації - PT-125 LDU

До базового комплекту PT-125 додано блок LDU приєднаний до модулю регулювання температури, датчиків тиску в подавальному і зворотному рукаві гідросистеми. Управління проводиться на базі розрахунків оптимальних параметрів зварювання блоком LDU c видачею інструкції оператора у звуковій та візуальній формі. Передбачена функція протоколювання і друку зварювальних швів на вбудованому або зовнішньому принтері. Архівування протоколів зварювання можливо на персональному комп'ютері.

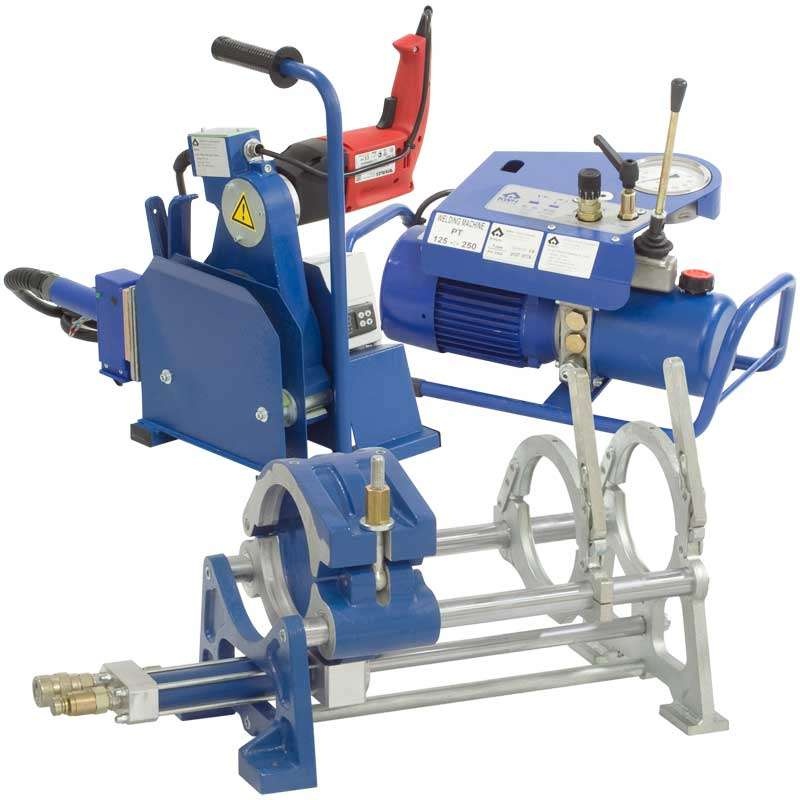

 Базова комплектація апарату: Джерело живлення 220В/50Гц, загальна потужність споживання - 1750 Вт, вага - 52 кг

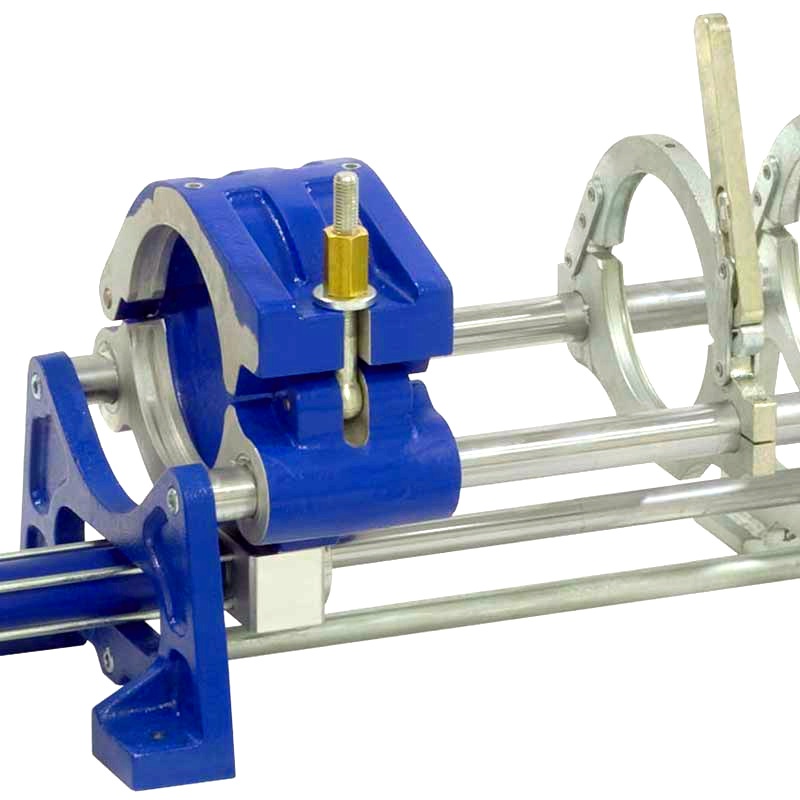

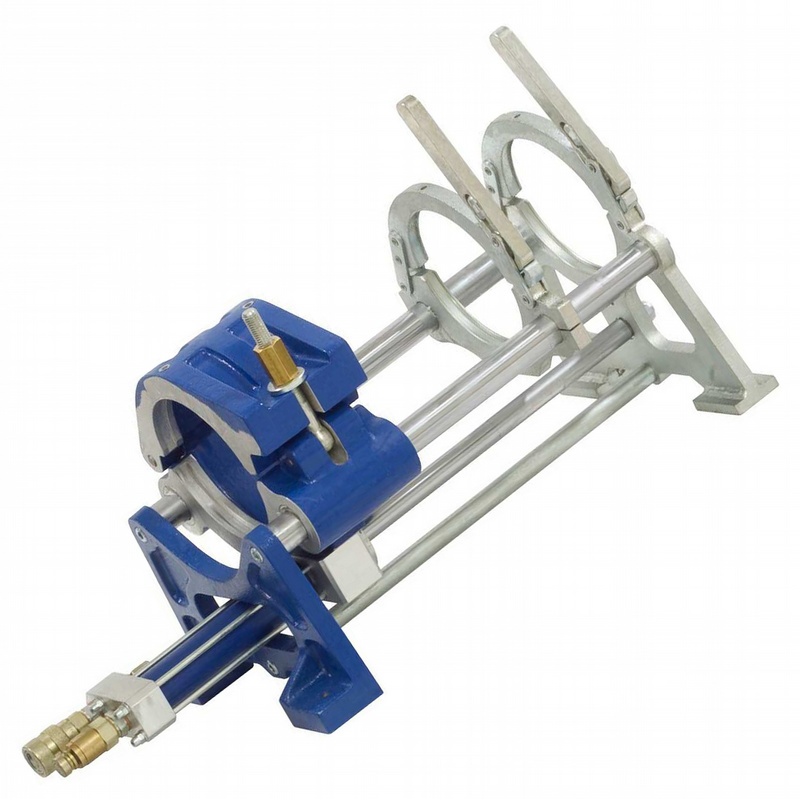

• Гідравлічний центратор з хомутами для фіксації труб діаметром 125 мм. Внутрішня поверхня хомутів містить вбудовані механізми кріплення вкладишів. Конструкцією центратора передбачено пристрій відриву зварювального дзеркала від торців труб після фази нагрівання. Габарити - 450х250х340 мм, вага - 35 кг, тиск max. - 48 бар;

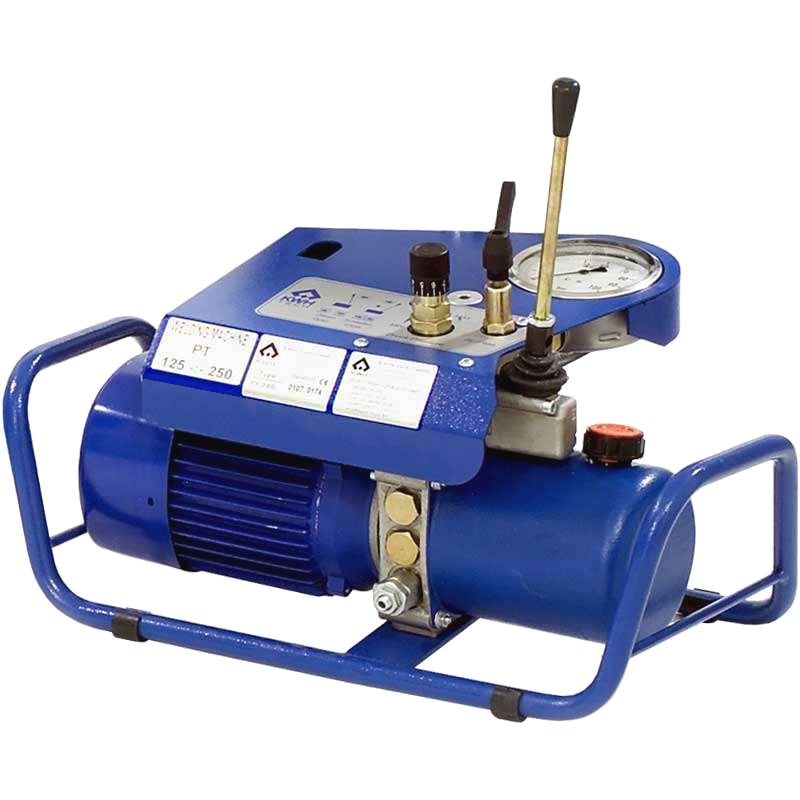

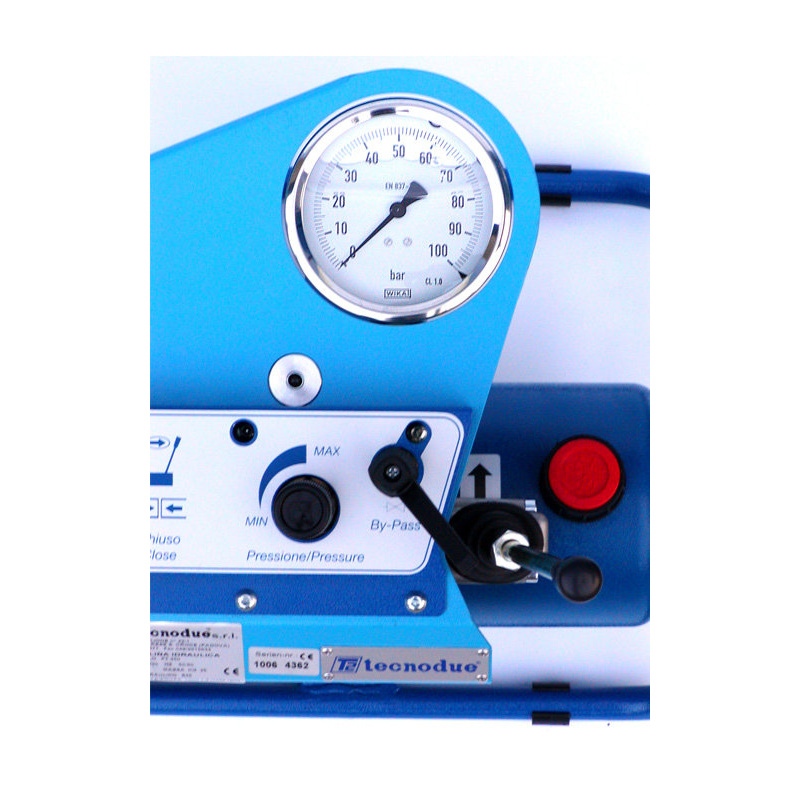

• Гідравлічна станція з вузлом управління поступальними рухами центратора в обох напрямках, клапанами регулювання і скидання тиску, роз'єми підключення гідравлічних рукавів. Джерело живлення - 220В/370Вт., габарити - 450х320х270 мм, вага - 24 кг;
• Електричний торцеватель з вбудованим пристроєм блокування включення поза центратора. Джерело живлення - 220В/500Вт., габарити - 240х80х280 мм, вага - 5.0 кг;
• Зварювальне дзеркало з електронним блоком управління температурою і механічних стрілочним термометром. Джерело живлення - 220В/600Вт., габарити - 150х65х450 мм, вага - 4 кг;
• Модуль транспортування для зберігання і перенесення зварювального дзеркала і торцювателя. Габарити - 200х230х190 мм, вага - 4 кг;;
• Набір монтажних ключів для регулювань центратора;
• Дерев'яний ящик для зберігання та транспортування комплекту. Габарити - 650х820х650 мм, вага - 15 кг
• Паспорт, інструкція, зварювальні таблиці.

Додаткова комплектація (не входить у базову вартість)

- Редукційні вкладиші 40 - 50 - 63 - 75 - 90 - 110 мм. Вага - 9 кг:

• Вкладиші Ø40×125мм (6 широких та 2 вузьких півкільця) (арт. PT125R040);
• Вкладиші Ø50×125мм (6 широких та 2 вузьких півкільця) (арт. PT125R050);
• Вкладиші Ø63×125мм (6 широких та 2 вузьких півкільця) (арт. PT125R063);
• Вкладиші Ø75×125мм (6 широких та 2 вузьких півкільця) (арт. PT125R075);
• Вкладиші Ø90×125мм (6 широких та 2 вузьких півкільця) (арт. PT125R090);
• Вкладиші Ø110×125мм (6 широких та 2 вузьких півкільця) (арт. PT125R110).

- Блок контролю та протоколювання LDU 230В/300Вт, 5кг, 340х180х180 мм;

- Фланцетримач Ø40-125мм, 1,5 кг (арт. PT125S).
