DYTRON 01655 - ST 110 аппарат с ручным приводом 20-110 мм

Машина стыковой сварки Dytron ST 110 с ручным приводом центратора для труб 20-110 мм

Профессиональное оборудование, применяемое при строительстве, ремонте трубопроводных коммуникаций под водопровод и канализацию. Функции управления ограничиваются механическим воздействием на центратор, регулировка температуры осуществляется пультом, расположенным на рукоятке сварочного зеркала. Давление и временные этапы сварки устанавливаются на основании сварочных таблиц.

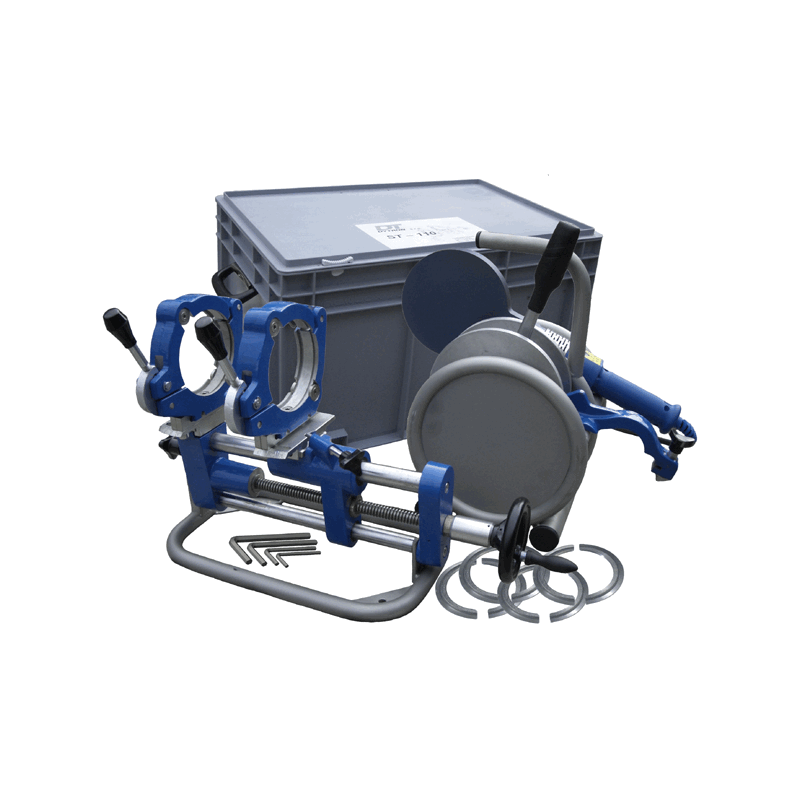

Базовый комплект оборудования Dytron ST 110 включает:

• Центратор с механическим приводом, с одним неподвижным и одним подвижным хомутами с внутренним диаметром 110 мм для фиксации свариваемых труб. Рама центратора – из нержавейки. Хомуты и прочие литые части – из алюминиевого сплава.
• Подставка центратора;
• Редукционные вкладыши в хомуты центратора (8 полуколец на каждый диаметр) Ø20, 32, 40, 50, 63, 75 и 90 мм;
• Механический торцеватель.
• Сварочное зеркало Polys P-4a 1200W 160 mm Flat с микропроцессорным регулятором температуры.
• Подставка из нержавейки для торцевателя и сварочного зеркала.
• Ключи – внутренние шестигранники для всех рабочих регулировок центратора.
• Инструкция / Паспорт.
• Пластиковый чемодан со стальными внутренними вставками.

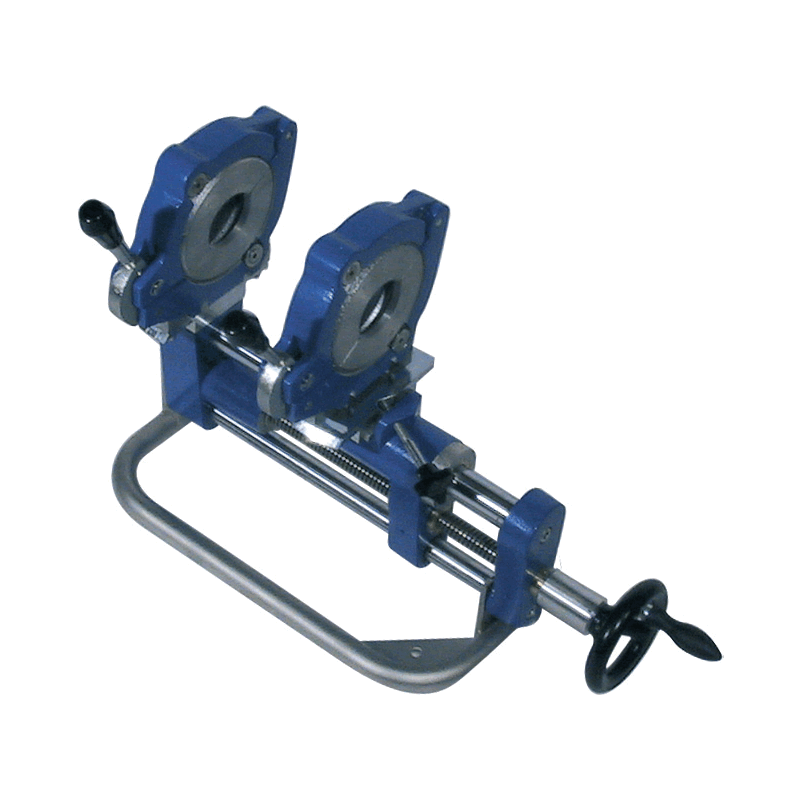

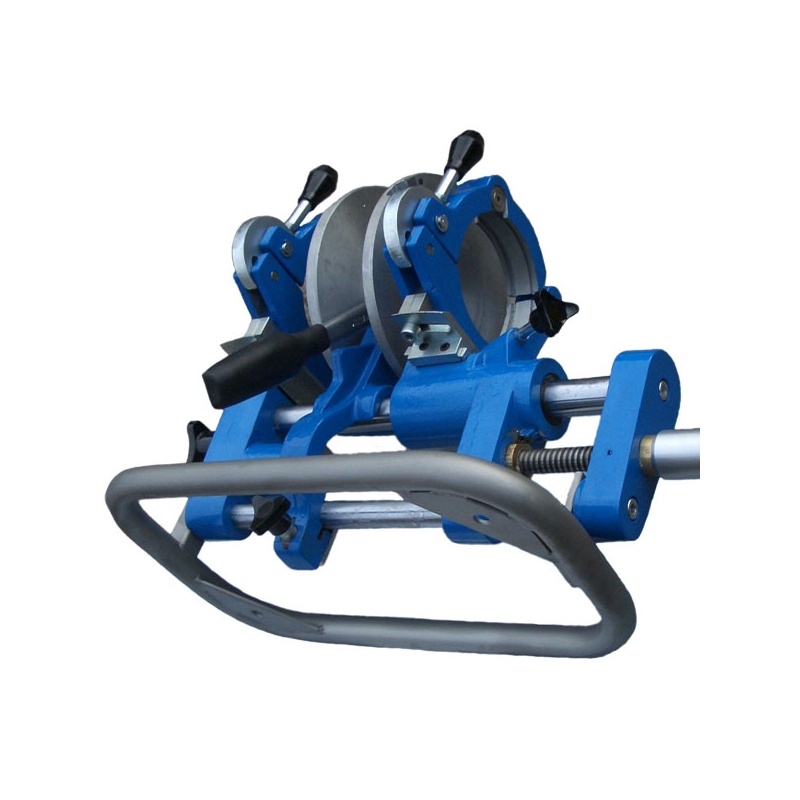

 Сварочные аппараты ST 110 дают возможность стыковой сварки под углом, который свободно регулируется в диапазоне от 0° до 30°. Центратор аппарата образован рамой и двумя парами зажимов. Одна пара является неподвижной, а другая пара подвижная на направляющих стержнях, приводимых в движение вращением ведущего колеса. Сварочный аппарат оснащен указателем усилия прижима. В зажимы закладываются сменные вкладыши, в соответствии с диаметром свариваемой трубы. Вкладыши защищены против выпадения фиксирующим винтом. Зажим труб проводится затяжным откидным винтом. Составной частью оборудования является сварочный аппарат POLYS P - 4a 1200Вт, торцеватель и комплект сменных вкладышей.

Разъемная рама:
ST 110 дают возможность демонтировать основную раму, чем заметно снижается вес всего аппарата. Также заметно упрощается манипуляция, например, при сварке труб высоко под потолком.

Угловой сварной шов:
Аппараты ST 110 и ST 200 позволяют сварку труб под углом. Этот угол можно задать в диапазоне от 0° до 30° (т.е. 2x15°). Для сварки под углом используются широкие зажимы, которые позволяют надежнее закрепить трубу и предотвращают ее деформацию при повышенном давлении при сварке.

Сварной шов у перегородки бака:
При сварке коротких патрубков (например, вплотную к входу в бак) для закрепления свариваемой трубы можно использовать узкие зажимы. Для аппарата ST 110 для приваривания достаточен патрубок длиной 70 мм.

Сварка любых фасонных изделий:
Аппарат позволяет сваривать фасонные изделия с минимальным усилием на зажим, на практике можно сваривать фасонные трубы, отрезанные под любым углом.

Наладка соосности труб:
С помощью подвижных суппортов можно проводить вертикальную и горизонтальную коррекцию позиции свариваемых труб, что найдет применение, главным образом, при сварке деформированных труб с тонкими стенками.

Артикулы комплектующих узлов аппарата стыковой сварки ST 110:

Комплект ST 110 - 01655;

Сварочный аппарат ST 110 - 05132;

Торцеватель механический ST 110 - 05133;

Подставка для торцевателя и нагревателя - 05134;

Центрирующая рама - 05135;

Зажимы левые неподвижные - 05118;

Зажимы правые подвижные - 05119;

Сменные вкладыши 20 мм - 05065;

Сменные вкладыши 25 мм - 05067;

Сменные вкладыши 32 мм - 05068;

Сменные вкладыши 40 мм - 05068;

Сменные вкладыши 50 мм - 05069;

Сменные вкладыши 63 мм - 05070;

Сменные вкладыши 75 мм - 05071;

Сменные вкладыши 90 мм - 05072;

Ключ шестигранный 4 мм - 01152;

Ключ шестигранный 5 мм - 02803;

Ключ шестигранный 6 мм - 01154.
