DYTRON 01655 - ST 110 апарат з ручним приводом 20-110 мм

Машина стикового зварювання Dytron ST 110 з ручним приводом центратору для труб 20-110 мм

Професійне обладнання, що застосовується при будівництві, ремонті трубопровідних комунікацій під водопровід і каналізацію.  Функції управління обмежуються механічним впливом на центратор, регулювання температури здійснюється пультом, розташованим на рукоятці зварювального дзеркала.  Тиск і тимчасові етапи зварювання встановлюються на підставі зварювальних таблиць.

Базовий комплект обладнання Dytron ST 110 включає:

• Центратор з механічним приводом, з одним нерухомим і одним рухомим хомутом з внутрішнім діаметром 110 мм для фіксації труб, що зварюються. Рама центратору - з нержавіючої сталі. Хомути та інші литі частини - з алюмінієвого сплаву.
• Підставка центратору;
• Редукційні вкладиші в хомути центратора (8 півкілець на кожен діаметр) Ø20, 32, 40, 50, 63, 75 і 90 мм;
• Механічний торцеватель.
• Зварювальне дзеркало Polys P-4a 1200W Flat з мікропроцесорним регулятором температури.
• Підставка з нержавіючої сталі для торцевателя і зварювального дзеркала.
• Ключі - внутрішні шестигранники для всіх робочих регулювань центратору.
• Інструкція / Паспорт.
• Пластикову валізу зі сталевими внутрішніми вставками.

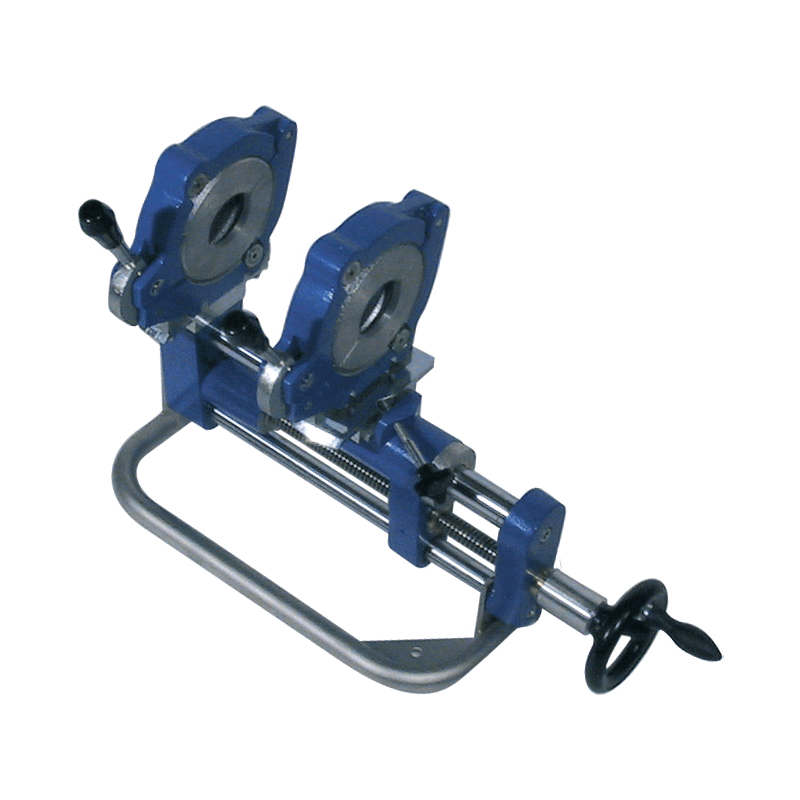

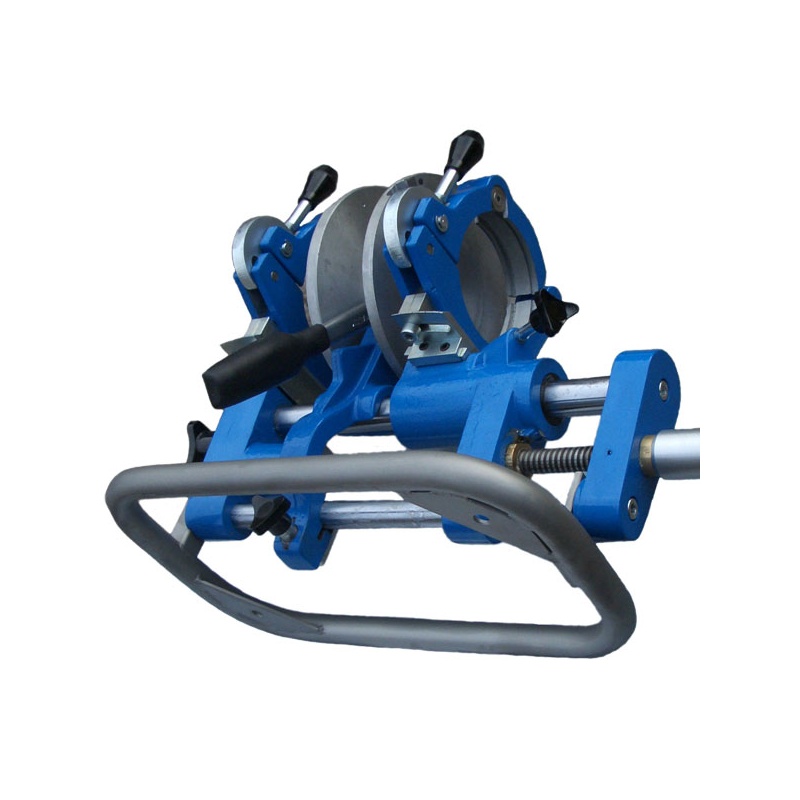

Зварювальні апарати ST 110 дають можливість стикового зварювання під кутом, який вільно регулюється в діапазоні від 0° до 30°.  Центратор апарату утворений рамою і двома парами затискачів.  Одна пара є нерухомою, а інша пара рухома на напрямних стрижнях, що приводяться в рух обертанням провідного колеса.  Зварювальний апарат оснащений покажчиком зусилля притиску.  У затискачі закладаються змінні вкладиші, відповідно до діаметра застосованого труби, що зварюється.  Вкладиші захищені проти випадіння фіксуючим гвинтом.  Затиск труб проводиться затяжним відкидним гвинтом.  Складовою частиною обладнання є зварювальний апарат POLYS P - 4a 1200Вт, торцеватель і комплект змінних вкладишів.

Рознімна рама:
ST 110 дають можливість демонтувати основну раму, ніж помітно знижується вага всього апарату. Також помітно спрощується маніпуляція, наприклад, при зварюванні труб високо під стелею.

Кутовий зварений шов:
Апарати ST 110 дозволяють зварювання труб під кутом. Цей кут можна задати в діапазоні від 0° до 30° (тобто 2x15°). Для зварювання під кутом використовуються широкі затискачі, які дозволяють надійніше закріпити трубу і запобігають її деформації при підвищеному тиску при зварюванні.

Зварений шов у перегородки бака:
При зварюванні коротких патрубків (наприклад, впритул до входу в бак) для закріплення труби, що зварюється можна використовувати вузькі затискачі. Для апарату ST 110 для приварювання достатній патрубок довжиною 70 мм.

Сварка будь-яких фасонних виробів:
Апарат дозволяє зварювати фасонні вироби з мінімальним зусиллям на затиск, на практиці можна зварювати фасонні труби, відрізані під будь-яким кутом.

Налагодження співвісності труб:
За допомогою рухливих супортів можна проводити вертикальну і горизонтальну корекцію позиції труб, що зварюються, що знайде застосування, головним чином, при зварюванні деформованих труб з тонкими стінками.

Артикули комплектуючих вузлів апарату стикового зварювання ST 110:

Комплект ST 110 - 01655;

Зварювальний апарат ST 110 - 05132;

Торцеватель механічний ST 110 - 05133;

Підставка для торцевателя і нагрівача - 05134;

Центруюча рама - 05135;

Затиски ліві нерухомі - 05118;

Затиски праві рухливі - 05119;

Змінні вкладиші 20 мм - 05065;

Змінні вкладиші 25 мм - 05066;

Змінні вкладиші 32 мм - 05067;

Змінні вкладиші 40 мм - 05068;

Змінні вкладиші 50 мм - 05069;

Змінні вкладиші 63 мм - 05070;

Змінні вкладиші 75 мм - 05071;

Змінні вкладиші 90 мм - 05072;

Ключ шестигранний 4 мм - 01152;

Ключ шестигранний 5 мм - 02803;

Ключ шестигранний 6 мм - 01154.

Отримати консультацію, а також придбати вищеперелічене обладнання Ви можете звернувшись в нашу компанію за допомогою телефону: +38 (067) 446-52-48 або пошти: teraua@ukr.net.

Доставка в усі регіони України.
